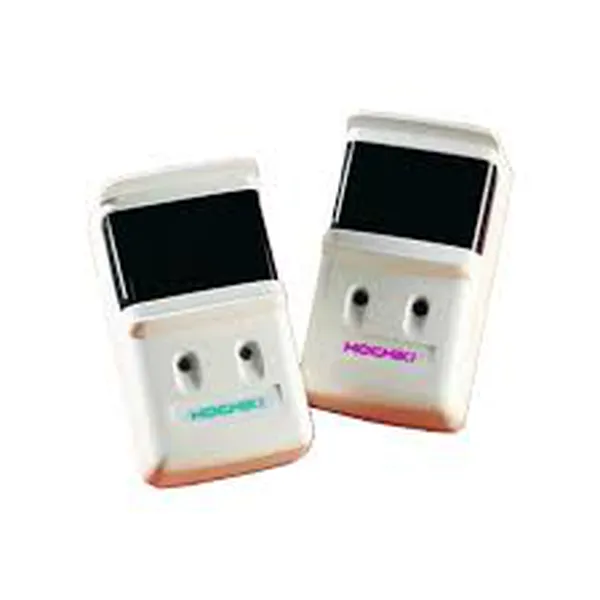

Đầu báo khói Beam Hochiki SPC-24
Đầu báo Beam ( Đầu báo khói tia thu phát ) Hochiki SPC-24 là cặp thiết bị gồm một đầu phát và một đầu thu. Chúng được lắp đối diện quay mặt vào nhau với khoảng cách tối đa giữa hai đầu là 100m. Đầu phát sẽ phát ra 1 tia hồng ngoại đến đầu thu. Khi đám cháy xảy ra, khói bay lên, che mất đường hồng ngoại, làm suy giảm tín hiệu của đầu thu. Khi tín hiệu đầu thu giảm đến ngưỡng báo động được cài đặt trước, đầu báo kích hoạt trạng thái báo cháy
Đầu báo khói Beam Hochiki SPC-24
– Đầu báo beam SPC-24 là đầu dò khói sử dụng phương thức dò khói bằng cách phát hiện mức độ che phủ chùm tia sáng giữa đầu phát và đầu thu theo một tỉ lệ đã đặt trước. Đầu báo khói dạng beam SPC-24 có nhiệt độ làm việc: 14°F – 122°F. Phạm vi giám sát rộng: Chiều ngang 15m, chiều dài báo khói tia hồng ngoại 100 mét. Thích hợp cho các khu nhà xưởng, dễ dàng trong việc lắp đặt, đi dây, bảo trì, tiết kiệm chi phí.
– Đầu thu sẽ liên tục giám sát và phân tích cường độ các tia chiếu nhận được từ đầu phát.
– Nếu có khói cắt ngang, cường độ các tia chiếu nhận được sẽ giảm xuống đến ngưỡng báo cháy, tín hiệu báo động sẽ được truyền về tủ trung tâm dưới dạng tiếp điểm khô.
Các tính năng nổi bật khi sử dụng đầu báo khói Hochiki SPC-24 :
✅ Được thiết kế với vi xử lý riêng nhằm tăng cường độ tin cậy.
✅ Lắp đặt và cân chinh dễ dàng với đèn LED báo cường độ tín hiệu.
✅ Phạm vi bảo vệ: 60 feet (18m) theo chiều ngang với khoảng cách giữa 2 beam là từ 32.8 feet (10m) – 328 ft (100m).
✅ Tự động cân chỉnh và báo lỗi cho trường hợp bụi.
✅ Có 3 mức độ nhạy có thể chỉnh được.
✅ Có 2 rờ-le báo cháy và báo lỗi.
✅ Có bộ lọc tự cân chỉnh nhằm đảm bảo độ nhạy.
✅ Phân biệt đầu phát và đầu thu thông qua màu sắc nhãn dán.
✅ Góc điều chỉnh: -6°～ 6°.
Giới thiệu chung về đầu báo khói Beam SPC-24 :
Đầu báo khói Beam SPC-24 tương thích với các tủ trung tâm báo cháy thường Hochiki tiêu chuẩn UL. Ví dụ:tủ HCV-2/4/8, tủ 8 kênh mở rộng lên 24 kênh HCP-1008, tủ 8 kênh mở rộng lên 64 kênh HCP-1000 EDS…
Hướng dẫn lắp đặt đầu báo Beam SPC-24 :
⭐ Lắp đầu thu và đầu phát cố định thẳng nhau (không lệch nhau quá 30cm).
⭐ Đầu phát Emitter đấu 1 đôi dây nguồn 24VDC vào E1(+) và E2(-).
⭐ Đầu thu Receiver đấu 2 đôi dây 1 đôi nguồn 24VDC vào 24V(+) và 0V(-) và một đôi dây tín hiệu vào F1 và F2.
⭐ Gạt sip chỉnh khoảng cách (từ 5-32m và 20-100m) trên đầu phát
⭐ Đầu phát luôn luôn nháy đèn xanh thông báo trạng thái hoạt động của đầu báo.
⭐ Chỉnh đầu phát trước ngắm qua lăng kính sao cho đầu thu nằm ở tâm hình tròn rồi đóng nắp đầu phát lại.
⭐ Gạt sip chỉnh độ nhậy của đầu báo 25%, 50%, 70% trên đầu thu
⭐ Đầu thu nháy một đèn vàng và một đèn xanh (báo lỗi).
⭐ Sau khi chỉnh xong đầu phát, tiếp tục chỉnh đầu thu sao cho đầu phát nằm giữa tâm của hình tròn rồi đóng nắp đầu thu lại. Lúc này, đèn vàng và đèn xanh trên đầu báo Beam SPC-24 vẫn nháy chờ trong khoảng 30 – 120 giây. Đây là khoảng thời gian cho hai đầu báo nhận nhau. Sau thời này mà đầu thu chỉ nháy một đèn xanh như vậy là việc chỉnh đầu báo đã hoàn thành. Nếu hết 120 giây mà đầu thu vẫn còn nháy cả đèn xanh và đèn vàng thì phải chỉnh lại
Thử đầu báo khói Beam Hochiki SPC-24 :
Khi đầu báo khói hoạt động tốt, đèn xanh nháy trên cả đầu thu và đầu phát, chúng ta thử đầu báo cháy. Có hai cách thử đầu báo cháy:
🍀 Cách 1: thử bằng lưới thử đầu báo.
🍀 Cách 2: thử bằng khói (không thử bằng khói thuốc vì nồng độ khói ít không đủ kích hoạt đầu báo).
Để thử đầu báo bằng khói, ta cần một cái chậu kim loại lớn. Bên trong chậu, cho nhiều giẻ vụn đốt cháy. Sau đó, dập tắt lửa để khói bốc liên tục bay qua đầu báo ít nhất 30 giây thì đầu báo sẽ kích hoạt báo cháy.
Khi báo cháy, đèn LED trên đầu thu sáng đỏ.
RESET đầu báo Beam SPC-24 :
Các seri trung tâm báo cháy HCV, HCA, HCP của Hochiki đều có đường nguồn 24VDC cấp ra cho đầu báo SPC-24. Vì vậy, khi có báo cháy, chỉ cần ấn phím Reset trên trung tâm báo cháy thì sẽ ngắt cả đường nguồn và tín hiệu trên đầu báo Beam.
Đối với những trung tâm khác không có đường nguồn cấp riêng cho đầu báo SPC-24, khi có báo cháy, ấn phím Reset để ngắt còi trên trung tâm và ngắt nguồn cho đầu báo bằng công tắc.
